Planificación VFR · aviación general

Traza la ruta. Naviair la comprueba tramo a tramo.

Rumbo, tiempo y combustible con el viento real en altura. Antes de despegar, Naviair te avisa si cruzas espacio aéreo restringido, si vuelas por debajo de la altitud mínima de seguridad o si llegas sin la reserva.

Ficha

Uso
Preparación del vuelo en tierra
Para
Pilotos VFR de aviación general
Plataformas
Navegador; escritorio en fase alfa
Cobertura
España: península, Baleares y Canarias
Idiomas
Español e inglés

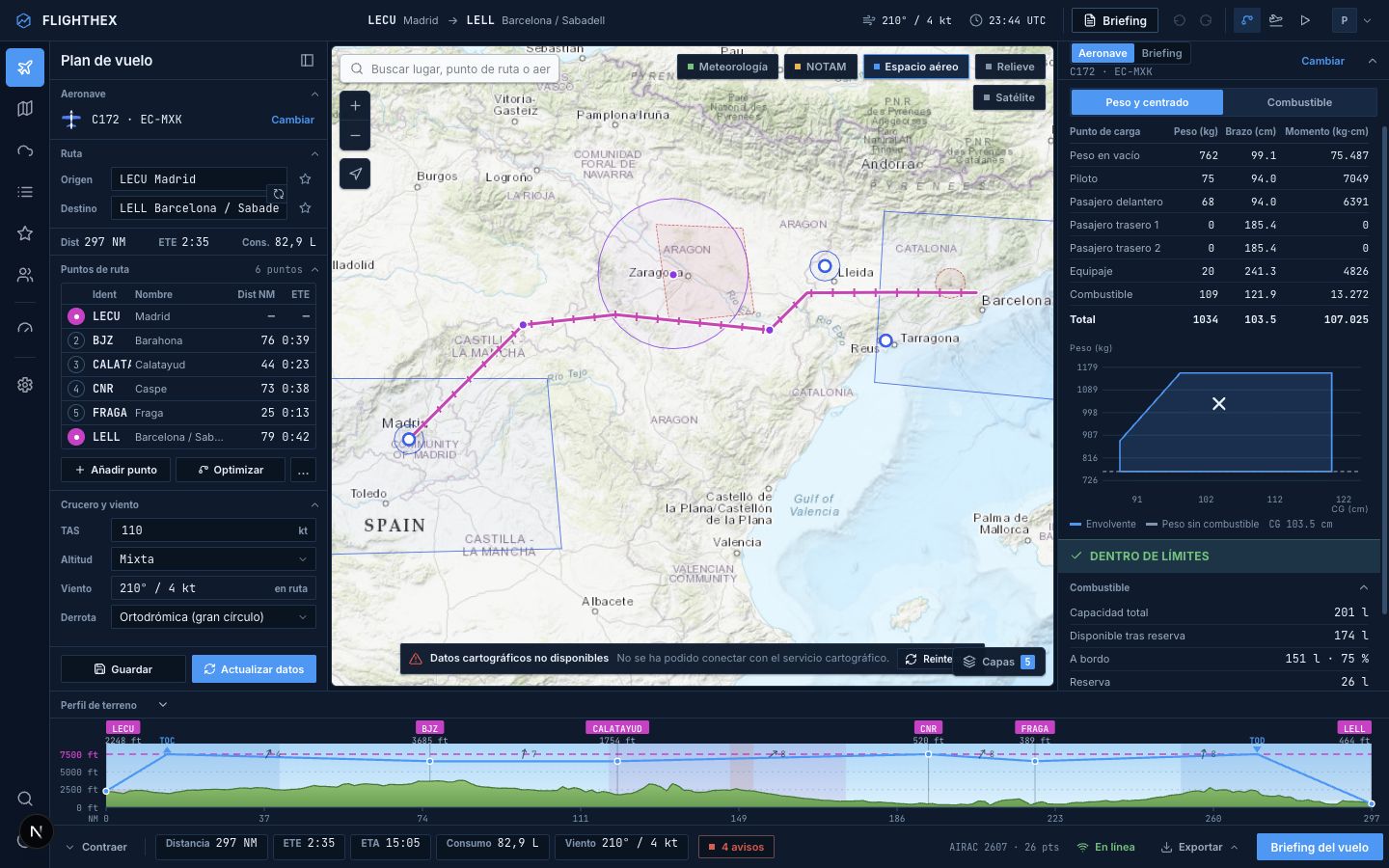

Cabina de planificación de Naviair: a la izquierda, el plan de vuelo con seis puntos de ruta; en el centro, la carta con la ruta de Madrid a Sabadell; a la derecha, el peso y centrado de una Cessna 172; abajo, el perfil vertical con el relieve y la barra de totales con cuatro avisos.

Fig. 1 La cabina de planificación con la ruta de ejemplo LECU Madrid → LELL Sabadell, a 3.500 ft.

  1. Plan de vuelo Puntos de ruta con distancia y tiempo por tramo, aeronave, crucero y viento.
  2. Carta La ruta sobre la carta de Naviair. Haz clic para añadir puntos y arrástralos para moverlos.
  3. Aeronave Peso y centrado frente a la envolvente de la aeronave activa, y combustible.
  4. Perfil vertical Altitud planificada frente al relieve, con ascenso (TOC) y descenso (TOD).
  5. Totales Distancia, ETE, ETA, consumo, viento y número de avisos de la ruta.

01Ruta y cálculo

Cada tramo, con sus números.

Haz clic en la carta para añadir puntos: se ajustan al aeródromo, la radioayuda o el punto de notificación VFR más cercano. Arrastra un punto para moverlo o un tramo para insertar otro. El plan se recalcula con cada cambio.

Panel Plan de vuelo de Naviair: aeronave C172 EC-MXK, origen LECU, destino LELL, seis puntos de ruta con distancia y tiempo de cada tramo, y crucero a 3.500 ft con TAS de 110 kt.
Panel Plan de vuelo de la ruta de ejemplo.
Distancia
Ortodrómica, por tramo y total, en millas náuticas.
Derrota y rumbo
Derrota magnética y rumbo a volar con la corrección de deriva de cada tramo.
Viento
Viento real en altura, interpolado entre niveles de presión para la altitud del tramo.
Tiempo
Tiempo por tramo y total, y hora estimada de llegada desde la hora de salida.
Combustible
Consumo por tramo y total, comparado con la reserva de la aeronave.
Alternativo
El aeródromo alternativo adecuado más próximo al destino.

Viajes de varias etapas: el generador propone escalas técnicas para repostar y descarta la ruta entera si alguna etapa deja el combustible por debajo de la reserva.

02Avisos

Avisos calculados sobre tu ruta, no una lista fija.

Naviair cruza la ruta, a la altitud planificada, con los espacios aéreos, el relieve, el viento y tu aeronave. Cada aviso indica el tramo en el que ocurre y qué cambiar para resolverlo.

ComprobaciónCuándo avisaCon qué datos
Espacio aéreo restringidoEspacios aéreos de ENAIRELa ruta atraviesa una zona R, D, P, TSA, TRA o LFR a la altitud planificada.Espacios aéreos de ENAIRE
Espacio aéreo controladoEspacios aéreos de ENAIRELa ruta entra en un CTR, TMA, CTA o ATZ.Espacios aéreos de ENAIRE
TerrenoModelo digital de elevaciónUn tramo va por debajo de la altitud mínima de seguridad: el punto más alto del tramo más 1.000 ft.Modelo digital de elevación
CombustibleCombustible a bordo y perfil de la aeronaveEl combustible no llega a una escala, se consume la reserva o el margen final es escaso.Combustible a bordo y perfil de la aeronave
VientoViento en alturaUn tramo tiene un viento en cara significativo.Viento en altura

Si falta la elevación de un tramo, Naviair no la inventa: el perfil la marca como no disponible y ese tramo no recibe aviso de terreno.

Pestaña Avisos del briefing con tres avisos críticos de margen de terreno en los tramos 1, 2 y 3. Cada uno indica la elevación máxima, el margen negativo a 3.500 ft, la MSA recomendada y la acción: ascender por encima de ella.
A 3.500 ft, el relieve supera la altitud planificada en los tres primeros tramos.
Perfil vertical de la ruta de ejemplo: crucero a 3.500 ft sobre el relieve, con picos que lo superan en los tres primeros tramos, y la barra de totales con 296 NM, 2:21 de ETE, 75,4 litros y cuatro avisos.
Perfil vertical y totales de la misma ruta.

03Datos

De dónde sale cada dato, y hasta dónde llega.

Naviair nombra la fuente de sus datos y rotula en pantalla lo que es simulado.

DatoFuenteEstadoDetalle
Espacios aéreosENAIREENAIRERealPor clase, con sus límites verticales.
Aeródromos y radioayudasOurAirportsOurAirportsRealCon frecuencias y elevación.
Puntos de notificación VFRopenAIPopenAIPRealSe ajustan al trazar la ruta.
METAR y TAFaviationweather.govaviationweather.govRealEn vivo, con categoría VFR, MVFR o IFR.
Viento en alturaOpen-MeteoOpen-MeteoRealInterpolado entre niveles de presión.
Elevación del terrenoTerrain Tiles (AWS)Terrain Tiles (AWS)RealSi falta, se indica y no se inventa.
NOTAMFAAFAACon límitesPor aeródromo de la ruta; no cubren todo el corredor.
Mapas sin conexiónEscritorioEscritorioCon límitesSolo el relieve de España; el mapa base necesita conexión.
Radar y evolución horaria——SimuladoDemostrativos, y así lo indica la pantalla.

04Herramientas y exportación

Lo que te llevas al avión.

Exporta la ruta y prepara el resto del vuelo con las mismas cifras del plan.

Exportación

  • GPX 1.1 con las coordenadas de la ruta.
  • Mensaje de plan de vuelo OACI, casillas 7 a 16 y 18, para que lo presentes tú.
  • Navlog imprimible.
  • Imagen PNG de la carta.

Ocho herramientas

  1. Peso y centradoEnvolvente de CG de la aeronave activa.
  2. Listas de comprobaciónInteractivas, por fase de vuelo.
  3. CombustiblePlanificación con reservas.
  4. ConversorUnidades aeronáuticas.
  5. FrecuenciasDirectorio de frecuencias y radioayudas.
  6. Libro de vueloRegistro de tus vuelos.
  7. NavlogHoja de navegación imprimible.
  8. CartasBiblioteca de cartas.
Panel Aeronave de Naviair: tabla de peso y centrado de la C172 con 1.034 kg y CG de 103,5 cm, gráfico de la envolvente con el punto dentro y la indicación «Dentro de límites».
Peso y centrado de la aeronave activa.

05Límites

Lo que Naviair no es.

Conviene saberlo antes de crear una cuenta.

No hace

  • No navega en vuelo ni registra la traza: sirve para preparar el vuelo en tierra.
  • No es una herramienta IFR ni incluye cartas oficiales de aproximación.
  • No presenta el plan de vuelo: genera el mensaje OACI para que lo presentes tú.
  • La aplicación móvil está en desarrollo.

Aviso de uso

Naviair es una herramienta de apoyo a la planificación de vuelo VFR. No es una fuente de información aeronáutica oficial.

  • No sustituye al AIP, a las cartas oficiales, a los NOTAM ni a ninguna otra publicación aeronáutica oficial. Antes de volar, consúltalos.
  • No está certificada para navegación y no debe usarse como medio primario de navegación en vuelo.
  • Los datos proceden de fuentes externas y pueden estar incompletos, desactualizados o ser incorrectos. Algunas capas pueden contener datos de muestra.
  • Los cálculos de combustible, tiempos, viento, altitudes y márgenes sobre el terreno son estimaciones. La decisión y la responsabilidad del vuelo son del piloto al mando.
